一，基礎參數

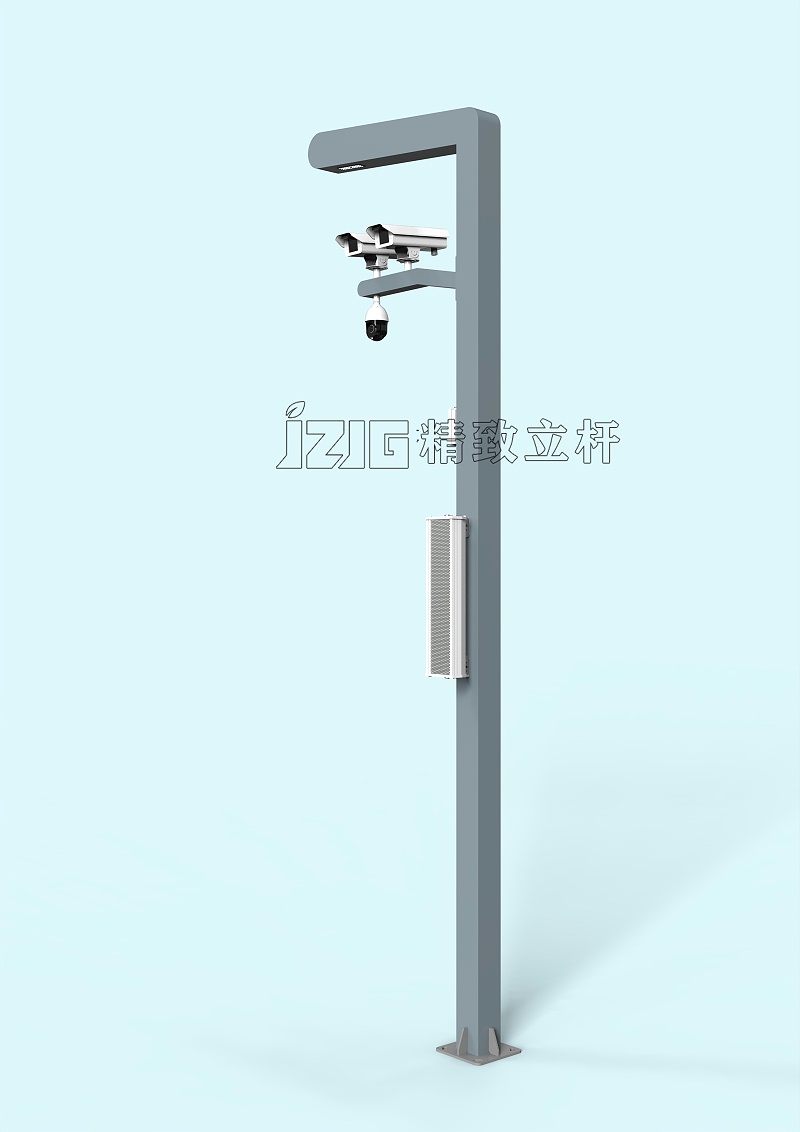

	1、監控立桿上桿76mm+，下桿140mm+。(另可定制圓錐型、圓柱形、六角、八角桿)



	2、立桿高度1-10米可定制。



	3、鍍鋅鋼管立桿厚度2mm起，不銹鋼立桿1.2mm起，立桿強度可以保證(也可安客戶要求定制)。



	4、材質：鍍鋅鋼管材質，整體熱鍍鋅材質，不銹鋼材質可選。



	5、立桿顏色正常有白色、灰色、黑色等量大可定制。



	6、桿子底部設有檢修口，140mm管子空間夠大，可放置攝像器材電源及避雷器等設備，外形美觀，防水實用。



	組成部分及主要配件：立桿主體、法蘭地板、造型支臂、地籠，配件：地籠螺絲、墊片、不銹鋼球或避雷針。



	7、沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥。混凝土的配比和最小水泥用量應符合GBJ204-83的規定;預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出。



	8、監控立桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30mm，再用C25細石砼把加強肋蓋住，以防止積水。







	二，預埋件參數



	1、基礎的鋼筋籠應臨時固定，同時確保鋼筋寵的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中;監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓;



	2、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞;基礎澆搗后，基礎面必須要高于地平面5MM～10MM;混凝土必須要養護一段時間，以確?；炷聊苓_(dá)到一定的安裝強度。



	3、每一根金屬立桿都必須接地，其接地電阻小于4歐;各立桿基礎具體數據視現場施工需要為準。







	三，路口窨井參數



	1、道路監控立桿一般只要求使用小規格窨井，為了設備安裝方便窨井宜設置在監控桿附近;當?shù)叵滤徊桓邥r，窨井井底只鋪礫石(沙子)墊層，以便雨天在窨井中積水滲入地下，但井壁下則須有混凝土基礎墊層，井壁粉水泥沙漿;當?shù)叵滤缓芨邥r，窨井井底加一層10CM的混凝土墊層，井壁和井底要粉刷防水沙漿;



	2、凈尺寸500×500×600(長×寬×高)，采用Mu10磚M5水泥沙漿240厚砌筑，蓋板用Φ8@150雙向配置C20砼預制板厚為60厚，標高同人行道面或綠化帶，板面須光滑，設提孔，按國標制作蓋板。



	  各窨井土建具體數據視現場施工需要為準。
